Создание корректных и полных спецификаций - один из самых трудоемких и проблемных этапов в BIM-проектировании. Многие компании, внедряя Revit, сталкиваются с разочарованием, когда обещанная «автоматическая выгрузка ведомостей» не работает из-за многочисленных ограничений платформы.
В этой статье мы разберем типовые проблемы формирования спецификаций в дисциплинах ИОС, комплексный подход ПИК к их решению и инструменты, которые позволили сократить трудозатраты на 50%.
В этой статье мы разберем типовые проблемы формирования спецификаций в дисциплинах ИОС, комплексный подход ПИК к их решению и инструменты, которые позволили сократить трудозатраты на 50%.
Типовые проблемы при создании спецификаций в Revit
У проектировщиков сложилось расхожее мнение «Revit автоматически генерирует спецификации», однако это далеко от реальности. На практике проектировщики сталкиваются с рядом системных проблем:
У проектировщиков сложилось расхожее мнение «Revit автоматически генерирует спецификации», однако это далеко от реальности. На практике проектировщики сталкиваются с рядом системных проблем:
1. Сложность параметризации системных семейств.
Такие элементы, как трубы и воздуховоды, не имеют таблиц выбора и сложных формул, что затрудняет автоматическое заполнение параметров.
2. Необходимость промежуточных параметров.
Для создания сводной спецификации, объединяющей штучные элементы и элементы, считаемые в метрах (трубы, воздуховоды) с учетом запаса, требуется создавать и постоянно контролировать дополнительные параметры.
3. Учет немоделируемых элементов.
Значительная часть спецификации — это элементы, которые невозможно или нецелесообразно моделировать напрямую: краска и грунтовка труб, элементы крепления воздуховодов (в кг), окожушка изоляции на кровле (так как Revit не позволяет наносить две изоляции на один элемент).
4. Ограничения интерфейса Revit.
Всего 4 поля для сортировки и группировки и 8 полей для фильтрации в спецификациях часто не хватает для сложных проектов.
5. Проблемы с передачей параметров.
Например, системный параметр «Имя системы» не передается в общие вложенные семейства (фланцы и другие), что требует дополнительных решений.
6. Сложности с распределением по листам.
Особенно в версиях Revit до 2022 года ручное разделение большой спецификации на листы было крайне трудозатратным процессом.
7. Некорректный учет изоляции.
Revit не считает количество изоляции на фитингах и арматуре, что приводит к значительной недооценке объемов, особенно в противодымных системах или на гнутых отводах.
Каждая из этих проблем в отдельности решается обходными путями — скриптами, ключевыми спецификациями, ручным подсчетом в Excel. Но объединить эти решения в единую, целостную и автоматизированную систему в рамках стандартного функционала Revit практически невозможно.
Такие элементы, как трубы и воздуховоды, не имеют таблиц выбора и сложных формул, что затрудняет автоматическое заполнение параметров.
2. Необходимость промежуточных параметров.
Для создания сводной спецификации, объединяющей штучные элементы и элементы, считаемые в метрах (трубы, воздуховоды) с учетом запаса, требуется создавать и постоянно контролировать дополнительные параметры.
3. Учет немоделируемых элементов.
Значительная часть спецификации — это элементы, которые невозможно или нецелесообразно моделировать напрямую: краска и грунтовка труб, элементы крепления воздуховодов (в кг), окожушка изоляции на кровле (так как Revit не позволяет наносить две изоляции на один элемент).
4. Ограничения интерфейса Revit.
Всего 4 поля для сортировки и группировки и 8 полей для фильтрации в спецификациях часто не хватает для сложных проектов.
5. Проблемы с передачей параметров.
Например, системный параметр «Имя системы» не передается в общие вложенные семейства (фланцы и другие), что требует дополнительных решений.
6. Сложности с распределением по листам.
Особенно в версиях Revit до 2022 года ручное разделение большой спецификации на листы было крайне трудозатратным процессом.
7. Некорректный учет изоляции.
Revit не считает количество изоляции на фитингах и арматуре, что приводит к значительной недооценке объемов, особенно в противодымных системах или на гнутых отводах.
Каждая из этих проблем в отдельности решается обходными путями — скриптами, ключевыми спецификациями, ручным подсчетом в Excel. Но объединить эти решения в единую, целостную и автоматизированную систему в рамках стандартного функционала Revit практически невозможно.
Подход ПИК: От хаоса к полной спецификации из модели
До 2022 года в ПИК ситуация была стандартной: основные объемы получали из Revit, но итоговые спецификации дорабатывали в Excel, куда вручную добавляли немоделируемые элементы. В 2022 году был реализован проект по внедрению получения полных спецификаций в Revit, первоначально для ОВ, а затем и для дисциплин ВК и ЭОМ.
Цели проекта:
До 2022 года в ПИК ситуация была стандартной: основные объемы получали из Revit, но итоговые спецификации дорабатывали в Excel, куда вручную добавляли немоделируемые элементы. В 2022 году был реализован проект по внедрению получения полных спецификаций в Revit, первоначально для ОВ, а затем и для дисциплин ВК и ЭОМ.
Цели проекта:
- Получение полной конечной спецификации из модели.
- Снижение трудозатрат (ТРЗ) за счет автоматизации.
- Повышение точности подсчета объемов.
- Использование модели для формирования автосмет при заключении контрактов.
Ключевые компоненты проекта
1. Упорядоченная база семейств и сквозной контроль данных
Основой для любой автоматизации является качественно подготовленная база семейств. В ПИК за это отвечает Family Manager. Этот продукт не просто хранит семейства, но выстраивает структуру базы семейств.
Функции:
2. Сквозная технология формирования спецификации
Процесс получения готовой спецификации в ПИК состоит из пяти четких этапов:
1. Моделирование
Наполнение модели всеми элементами, которые можно смоделировать напрямую.
2. Параметризация.
Запуск плагина «Склеить параметры» («Склейка»).
3. Учет немоделируемых элементов.
Запуск плагина «Создание немоделируемых элементов».
4. Контроль качества.
Проверка модели с помощью BIM Inspector.
5. Оформление.
Экспорт спецификации в PDF.
Рассмотрим ключевые инструменты подробнее.
3. Инструменты автоматизации ПИК

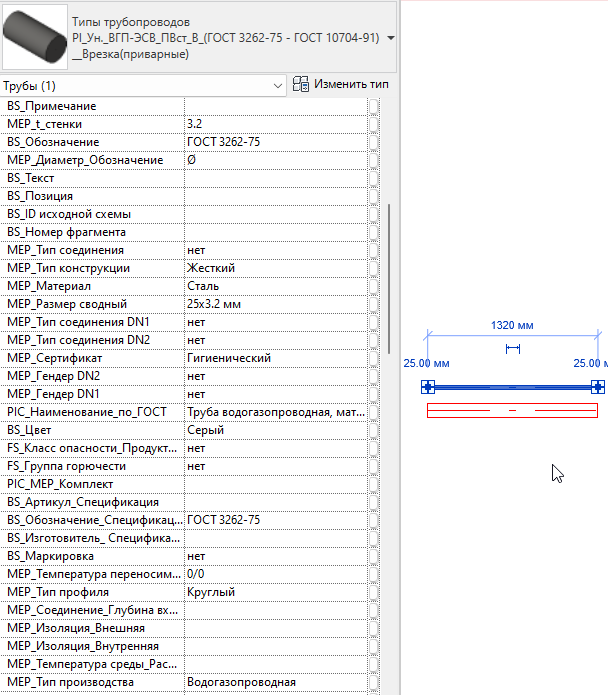

Плагин «Склеить параметры» («Склейка»)
Подробно, мы писали об этом инструменте в статье “Склейка как помощник в проектировании”, но если выделить основные мысли, то Склейка - это центральный плагин, который выполняет массовую параметризацию элементов в проекте.
Как работает: Плагин использует централизованно хранящиеся Excel-таблицы с правилами. Каждая строка — это правило: целевой параметр, формула для его заполнения и фильтры для отбора элементов.
Основные функции инструмента:
1. Упорядоченная база семейств и сквозной контроль данных
Основой для любой автоматизации является качественно подготовленная база семейств. В ПИК за это отвечает Family Manager. Этот продукт не просто хранит семейства, но выстраивает структуру базы семейств.
Функции:
- База функциональных типов:
- стандартной категории Revit, например, «Арматура трубопроводов», недостаточно, так как в ней содержатся функционально разные элементы. В Family Manager введено понятие «функциональный тип», например, «Краны шаровые», «Клапаны балансировочные». Для каждого типа задается обязательный набор параметров и перечень их допустимых значений (материал: латунь, сталь, полипропилен; тип соединения: резьба, фланец и т.д.).
- Контроль при загрузке:
- при попытке загрузить семейство без обязательного параметра или с недопустимым значением Family Manager блокирует это действие.
- Контроль версий семейств:
- реализовано версионирование семейств, что позволяет при наличии в проекте не актуальной версии сигнализировать об этом. Таким образом Family Manager подсвечивает неактуальные семейства в проекте и дает обновить их одной кнопкой.
2. Сквозная технология формирования спецификации
Процесс получения готовой спецификации в ПИК состоит из пяти четких этапов:
1. Моделирование
Наполнение модели всеми элементами, которые можно смоделировать напрямую.
2. Параметризация.
Запуск плагина «Склеить параметры» («Склейка»).
3. Учет немоделируемых элементов.
Запуск плагина «Создание немоделируемых элементов».
4. Контроль качества.
Проверка модели с помощью BIM Inspector.
5. Оформление.
Экспорт спецификации в PDF.
Рассмотрим ключевые инструменты подробнее.
3. Инструменты автоматизации ПИК
Плагин «Склеить параметры» («Склейка»)
Подробно, мы писали об этом инструменте в статье “Склейка как помощник в проектировании”, но если выделить основные мысли, то Склейка - это центральный плагин, который выполняет массовую параметризацию элементов в проекте.
Как работает: Плагин использует централизованно хранящиеся Excel-таблицы с правилами. Каждая строка — это правило: целевой параметр, формула для его заполнения и фильтры для отбора элементов.
Основные функции инструмента:
- Параметризация системных линейных семейств (трубы, воздуховоды).
- Заполнение параметров, зависящих от системных параметров (например, имя системы для вложенных семейств).
- «Склеивание» сводного наименования для спецификации из отдельных параметров (например, «Кран шаровый прямой полнопроходной»).
- Заполнение параметров для сложной сортировки и группировки.
- Заполнение параметров с использованием встроенный конвертера единиц. Можно указать «метры», даже если в модели параметр в миллиметрах, или «бары», независимо от настроек единиц проекта.
- Заполнение параметров на основе математических расчетов (например, (Длина * 1.1) для учета 10% запаса)
- Дополнительные сложные алгоритмы. Определенная последовательность действий вызываемая специальными командами, например подбор внутреннего диаметра изоляции трубы по номенклатурному ряду производителя.

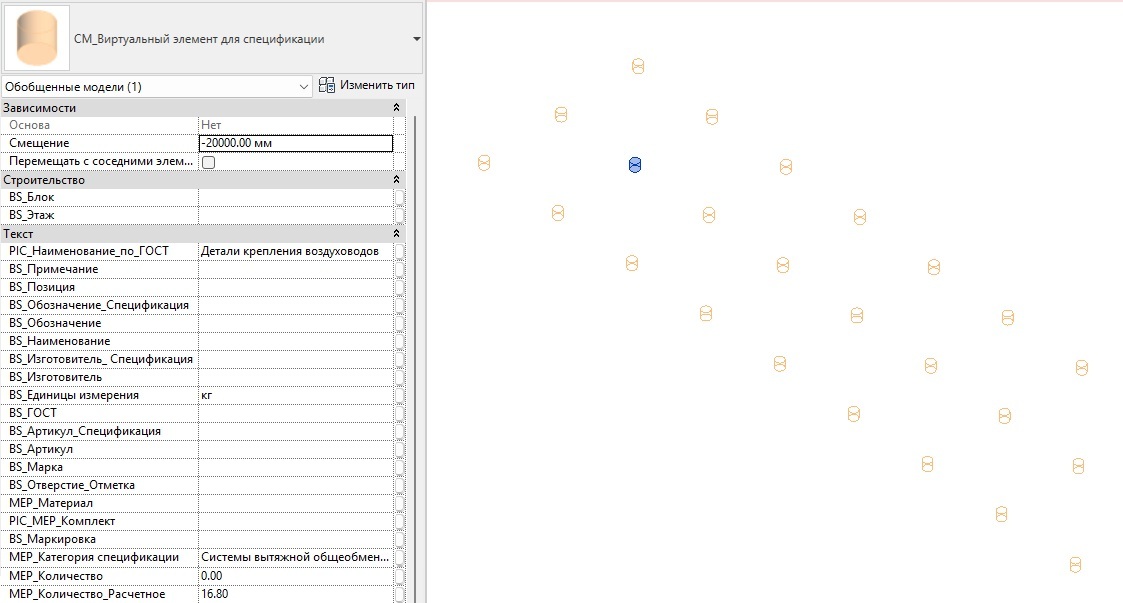

Плагин «Создание немоделируемых элементов»
Этот плагин решает проблему учета элементов, которые нельзя замоделировать. Он размещает в 20 метрах ниже здания специальные элементы-«бочонки» (размером 1x1 см), которые несут в себе информацию о немоделируемых объемах.
Как работает: На основе конфигурационных Excel-таблиц плагин находит в модели определенные элементы (например, воздуховоды) и по сложным формулам вычисляет количество креплений (в кг) или площадь окожушки. Результат суммируется и записывается в один «бочонок», который затем попадает в сводную спецификацию по нескольким категориям.
Этот плагин решает проблему учета элементов, которые нельзя замоделировать. Он размещает в 20 метрах ниже здания специальные элементы-«бочонки» (размером 1x1 см), которые несут в себе информацию о немоделируемых объемах.
Как работает: На основе конфигурационных Excel-таблиц плагин находит в модели определенные элементы (например, воздуховоды) и по сложным формулам вычисляет количество креплений (в кг) или площадь окожушки. Результат суммируется и записывается в один «бочонок», который затем попадает в сводную спецификацию по нескольким категориям.

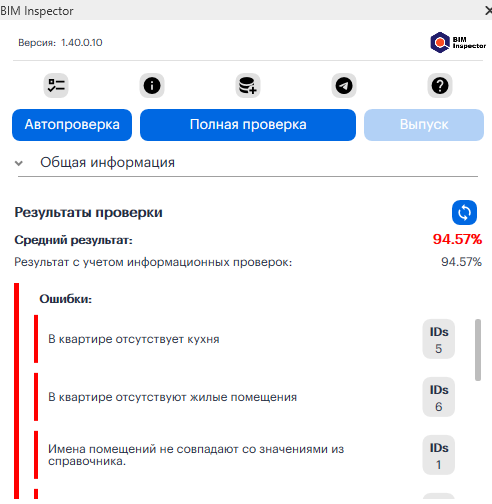

BIM Inspector
Это флагманский продукт ПИК для автоматического контроля качества моделей.
Что проверяет:
Для быстрого создания проверок реализован функционал “Конструктор инспекций”, который позволяет BIM-координаторам настраивать проверки без навыков программирования.
Это флагманский продукт ПИК для автоматического контроля качества моделей.
Что проверяет:
- Качество данных: проверяет наличие и корректное заполнение данные;
- Корректность bim-данных такие как имя модели или корректные общие координаты модели;
- Проектные решения: может проверять корректность технических решений, например, отсутствие сварных соединений на трубах ГВС/ХВС, допустимые скорости воздуха в вентиляции, правильность исполнения отопительных приборов (левостороннее/правостороннее).
Для быстрого создания проверок реализован функционал “Конструктор инспекций”, который позволяет BIM-координаторам настраивать проверки без навыков программирования.

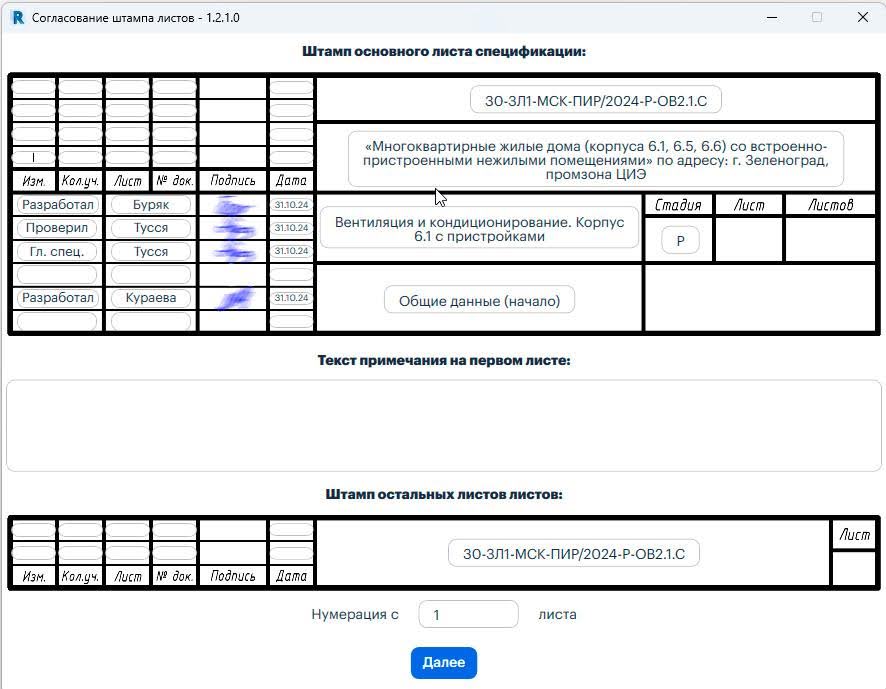

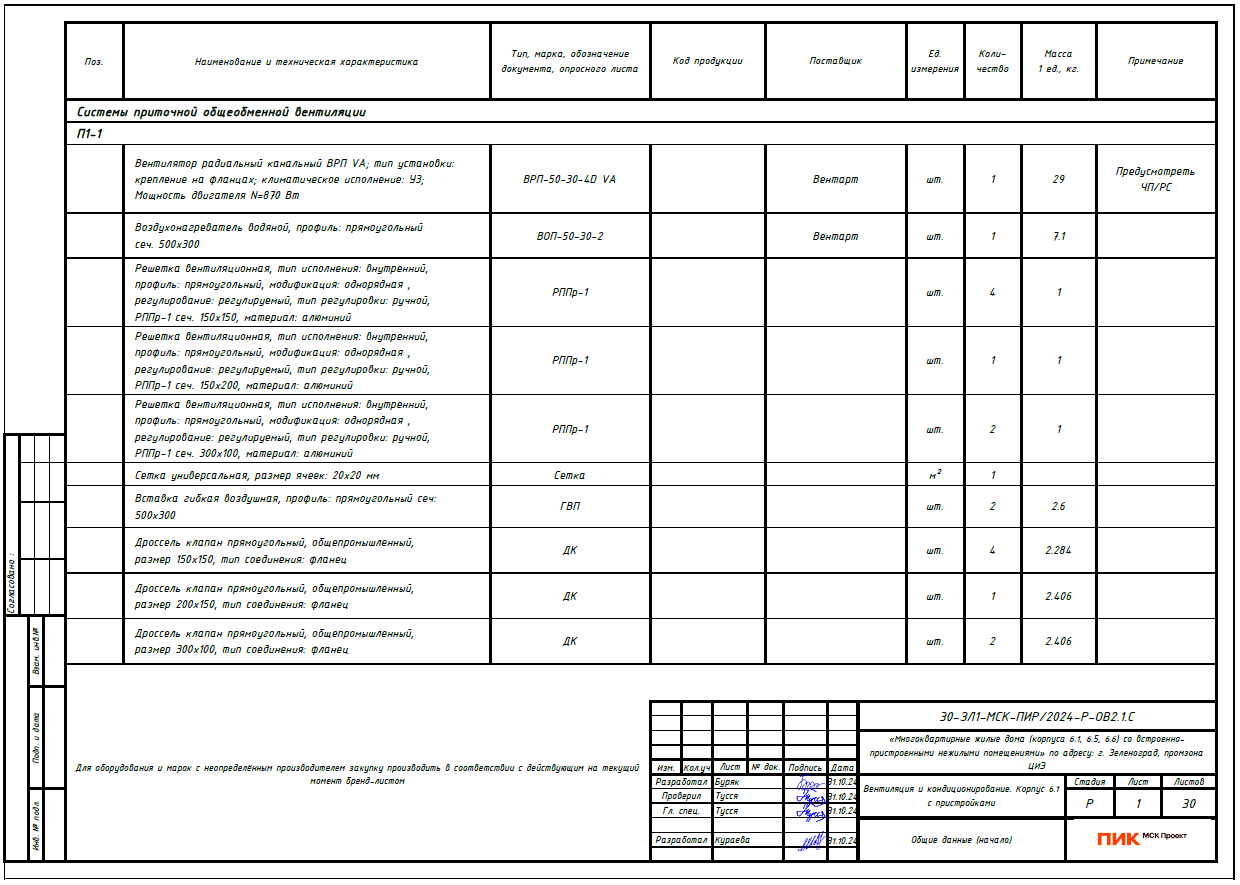

Инструмент «Экспорт спецификации в PDF»
Для версий Revit 2019 - 2022 ПИК отказался от хранения листов со спецификациями в самой модели Revit, т.к. API для управления разрывом таблиц очень ограничен.
Как работает: Спецификация из Revit выгружается в Excel, а затем с помощью плагина автоматически форматируется в PDF с добавлением штампов, подписей и примечаний.
Преимущества: Избавляет проектировщиков от мучительного ручного распределения данных по листам в Revit. Конечный документ полностью соответствует требованиям ГОСТ.
Для версий Revit 2019 - 2022 ПИК отказался от хранения листов со спецификациями в самой модели Revit, т.к. API для управления разрывом таблиц очень ограничен.
Как работает: Спецификация из Revit выгружается в Excel, а затем с помощью плагина автоматически форматируется в PDF с добавлением штампов, подписей и примечаний.
Преимущества: Избавляет проектировщиков от мучительного ручного распределения данных по листам в Revit. Конечный документ полностью соответствует требованиям ГОСТ.
Итог
Нам удалось уйти от ручной доработки спецификаций в Excel, автоматизировать рутинные задачи, сократить трудозатраты на выполнение комплекта, автоматизировать получение спецификаций в revit. Теперь данные в модели = выдаваемой ведомости, что позволяет использовать модель в качестве источника для выгрузки данных в различные базы и для автоматизации форматирования смет по объекту.
По результату реализации проекта, оцененная эффективность показала сокращение трудозатрат проектировщиков на 50% на все операции, связанные с формированием спецификаций.
Данная технология моделирования описана в виде инструкций и для хранения материалов мы используем внутреннюю базу знаний — ПИКипедию.
ПИКипедия создана на базе платформы Confluence и служит централизованной базой знаний компании. Это место, где хранится вся информация о технологиях и процессах в ПИК. Благодаря такому подходу у проектировщиков есть четкое понимание последовательности действий и ответы на все вопросы.
Нам удалось уйти от ручной доработки спецификаций в Excel, автоматизировать рутинные задачи, сократить трудозатраты на выполнение комплекта, автоматизировать получение спецификаций в revit. Теперь данные в модели = выдаваемой ведомости, что позволяет использовать модель в качестве источника для выгрузки данных в различные базы и для автоматизации форматирования смет по объекту.
По результату реализации проекта, оцененная эффективность показала сокращение трудозатрат проектировщиков на 50% на все операции, связанные с формированием спецификаций.
Данная технология моделирования описана в виде инструкций и для хранения материалов мы используем внутреннюю базу знаний — ПИКипедию.
ПИКипедия создана на базе платформы Confluence и служит централизованной базой знаний компании. Это место, где хранится вся информация о технологиях и процессах в ПИК. Благодаря такому подходу у проектировщиков есть четкое понимание последовательности действий и ответы на все вопросы.
Заключение и перспективы
Инструменты ПИК представляют собой готовое решение для автоматизации одного из самых рутинных процессов в BIM-проектировании.
Эффективность: Комплексное применение инструментов позволяет получать готовые спецификации с минимальными трудозатратами.
Гибкость: Инструменты полезны как по отдельности, так и в связке, и подходят как крупным компаниям, так и небольшим бюро и фрилансерам.
Опыт ПИК наглядно демонстрирует, что системный подход, сочетающий методологию, строгий контроль данных и специализированные инструменты, позволяет преодолеть ограничения стандартного функционала Revit и вывести процесс проектирования на качественно новый уровень эффективности и точности.
Инструменты ПИК представляют собой готовое решение для автоматизации одного из самых рутинных процессов в BIM-проектировании.
Эффективность: Комплексное применение инструментов позволяет получать готовые спецификации с минимальными трудозатратами.
Гибкость: Инструменты полезны как по отдельности, так и в связке, и подходят как крупным компаниям, так и небольшим бюро и фрилансерам.
Опыт ПИК наглядно демонстрирует, что системный подход, сочетающий методологию, строгий контроль данных и специализированные инструменты, позволяет преодолеть ограничения стандартного функционала Revit и вывести процесс проектирования на качественно новый уровень эффективности и точности.
