Немоделируемые элементы — создание в проекте немоделируемых элементов для получения полной спецификации

Решение рутинных задач

Возможность сформировать полную спецификацию из Revit
Автоматизация

Автоматическое создание немоделируемых элементов
Универсальность

Подходит для АР, КР, ИОС, работает с любыми параметрами, доступна вариативность заполнения
Гибкость и адаптивность

Создание и сохранение настроек для использования в разных моделях и под любые требования проектной организации
Работа через Excel

Удобная работа с формулами и фильтрами, быстрые правки таблиц без перезагрузки модели

СОВМЕСТИМОСТЬ

Autodesk Revit 2019-2025.

Начало работы

Установите модуль
«ИОС(общее) - Revit»
в PikTools BOX

Скачайте и установите PikTools BOX (подробнее в инструкции)
Закройте Revit
В разделе PikTools выберите модуль «ИОС(общее) - Revit» и нажмите на кнопку скачивания
Дождитесь завершения скачивания и установки, после чего можно открыть Revit

О ПЛАГИНЕ

НАЗНАЧЕНИЕ

Инструмент «Немоделируемые элементы» автоматически создает позиции, которые фактически не моделируются в проекте, в виде условных элементов с простой геометрией и заполненными параметрами. Это позволяет сформировать полную спецификацию из модели Revit. Например, антикоррозионное покрытие труб, детали крепления трубопроводов и воздуховодов (в кг), окожушивание изоляции воздуховодов на кровле и т.п.

ЧТО ТАКОЕ НЕМОДЕЛИРУЕМЫЕ ЭЛЕМЕНТЫ?

Немоделируемые элементы — это вспомогательные объекты в Revit, которые позволяют учесть в спецификации те материалы и конструкции, которые невозможно или нецелесообразно моделировать геометрически (например, расходные материалы, элементы отделки, комплектующие).

Элементы создаются загружаемым семейством с простейшей геометрией.
Они размещаются за пределами здания (на отметке -20000 мм или -25000 мм), поэтому не влияют на визуализацию и не мешают работе с моделью.
Параметры семейства содержат служебную информацию: количество материала, тип, марку и другие данные, необходимые для спецификации.

Семейство должно иметь два типоразмера:

Редактируемый - используется, когда количество нельзя рассчитать автоматически. Значения параметров заполняются вручную в спецификации и сохраняются при обновлениях.
Нередактируемый - создается автоматически на основе правил из конфигурационной таблицы. Пересоздается при каждом запуске инструмента.

ПРИНЦИП РАБОТЫ

Инструмент автоматически создает немоделируемые элементы в проекте Revit. Он анализирует существующие элементы в модели (родительские элементы) и генерирует на их основе дополнительные элементы для спецификации. Правила для создания немоделируемых элементов хранятся в конфигурационной таблице — внешнем файле формата Excel. Файл располагается в произвольном месте на жестком диске.

ПОДГОТОВКА К ИСПОЛЬЗОВАНИЮ

Перед запуском убедитесь в выполнении двух условий:

Завершите моделирование. Все основные (моделируемые) элементы, которые станут основой для работы плагина, должны быть смоделированы и параметризованы.
Загрузите семейство. В Диспетчере проекта должно присутствовать семейство немоделируемых элементов.
Создайте конфигурационную таблицу. В таблице должны быть записаны правила создания немоделируемых элементов.

СОЗДАНИЕ КОНФИГУРАЦИОННОЙ ТАБЛИЦЫ

Скачать шаблон конфигурационной таблицы

Общие требования к файлу

Формат файла .xlsx (таблица Excel)
В файле должен быть только один лист
Имя файла произвольное
Имя листа должно совпадать с именем файла
Одна строка = одно правило
Запись правил начинать строго с третьей строки таблицы

Правила создания немоделируемых элементов содержат два блока информации:

Блок 1: Фильтрация родительских элементов

Диапазон: столбцы от A до столбца с наименованием «Связь» включительно.
Столбцы определяют, какие родительские элементы необходимо обработать (категория, семейство, тип, значения параметров).

№	Название столбца	Назначение
1	Категория Revit	Наличие обязательно, заполнение обязательно. Указывает категорию родительского элемента.
2	Семейство	Наличие обязательно, заполнение необязательно. Указывает имя семейства родительского элемента.
3	Тип	Наличие обязательно, заполнение необязательно. Указывает имя типоразмера родительского элемента.
4	Имена параметров	Наличие необязательно, заполнение необязательно. Произвольное количество столбцов. Каждый столбец — имя параметра для точной фильтрации.
5	Связь	Наличие обязательно, заполнение необязательно. Указывает имя (или часть имени) связанной модели. Используется для обращения к элементам в связанных моделях.

Синтаксис формул — нажмите, чтобы развернуть таблицу ▼

Формула	Описание	Пример
—	Пустая ячейка игнорируется при обработке	—
`Equals('значение')`	Для текстовых параметров. Под правило подходят элементы, у которых значение параметра, указанного в столбце таблицы = "значение"	—
`Equals(число)`	Для числовых параметров. Под правило подходят элементы, у которых значение параметра, указанного в столбце таблицы = число	`Equals(5.2) - десятичные дроби записываются с точкой`
`Equals(1)`	Для параметров Да/Нет. Под правило подходят элементы, у которых значение параметра, указанного в столбце таблицы = true	—
`Equals(0)`	Для параметров Да/Нет. Под правило подходят элементы, у которых значение параметра, указанного в столбце таблицы = false	—
`Equals('')`	Под правило подходят элементы, у которых значение параметра, указанного в столбце таблицы, пустое	—
`Equals([Имя параметра])`	Под правило подходят элементы, у которых значение параметра, указанного в столбце таблицы = значению параметра, указанного в прямоугольных скобках	—
`StartsWith('значение')`	Под правило подходят элементы, у которых значение параметра, указанного в столбце таблицы, начинаются на "значение"	—
`EndsWith('значение')`	Под правило подходят элементы, у которых значение параметра, указанного в столбце таблицы, заканчиваются на "значение"	—
`Contains('значение')`	Под правило подходят элементы, у которых значение параметра, указанного в столбце таблицы, содержит "значение"	—
`GreaterThan(число)`	Для числовых параметров. Под правило подходят элементы, у которых значение параметра, указанного в столбце таблицы, больше указанного числа	—
`LessThan(число)`	Для числовых параметров. Под правило подходят элементы, у которых значение параметра, указанного в столбце таблицы, меньше указанного числа	—
`GreaterThan([Имя параметра]) LessThan([Имя параметра])`	Для числовых параметров. Сравнение параметра в шапке таблицы идёт не с конкретным числом, а со значением указанного в прямоугольных скобках параметра.	—
`or`	Логический оператор "или"	`· Equals('значение1') or Equals('значение2') · LessThan(1) or GreaterThan(5)`
`and`	Логический оператор "и"	`· StartsWith('значение1') and EndsWith('значение2') · GreaterThan(1) and LessThan(5)`
`!`	Логический оператор "отрицание"	`· !Equals('значение') · !Equals(5) and !LessThan(3)`
`^` перед функцией	Ставится в столбце "Семейство" перед Equals, StartsWith, EndsWith, Contains. Символ для категории Типовые аннотации. Символ означает, что в обработку следует брать только те элементы типовых аннотаций, которые располагаются на видах, расположенных на листах. Символ необходим, поскольку в модели может быть множество неиспользуемых при оформлении экземпляров типовых аннотаций.	`^Equals('Имя семейства типовой аннотации')`

Блок 2: Создание немоделируемых элементов

Диапазон: столбцы, расположенные после столбца «Связь».
Настройки создания — определяют, какие немоделируемые элементы создать и какие параметры им заполнить (наименование, марка, количество и другие значения).

№	Название столбца	Назначение
1	Редактируемый	Наличие обязательно. Если значения нет, то создается элемент с типоразмером «Нередактируемый». Если значение «Да», то создается типоразмер «Редактируемый»: Редактируемые элементы могут создаваться в случаях, если невозможно рассчитать количество автоматически по формуле. У редактируемых немоделируемых элементов значения количества и/или других параметров необходимо заполнить в спецификации вручную. Редактируемые элементы не пересоздаются при повторном запуске, чтобы сохранить введенные вручную данные.
2	Имя параметра	Наличие обязательно, заполнение обязательно. Столбец, отвечающий за количество. Имя параметра в названии столбца может быть любым. Параметр должен быть числовым.
3	Имена параметров	Наличие необязательно, заполнение необязательно. Произвольное количество столбцов с любыми именами параметров. Каждый столбец определяет параметр, который будет заполняться у создаваемых немоделируемых элементов. Все указанные параметры должны присутствовать как параметры экземпляра в семействе немоделируемого элемента или в прокете для категории немоделируемого элемента.

Синтаксис формул — нажмите, чтобы развернуть таблицу ▼

Формула	Описание	Пример
—	Пустая ячейка игнорируется при обработке	—
`Обычный текст или число без спецсимволов (для столбцов с текстовым параметром)`	Текст или число записываются в параметр немоделируемого элемента, указанный в столбце	—
`Число без спецсимволов (для столбцов с числовым параметром)`	По каждому немоделируемому элементу вычисляется значение. Далее все значения суммируются, т.е. перемножаются по числу родительских элементов.	`В ячейке записано "1". Для строки обнаружено 10 родительских элементов. В итоговый немоделируемый элемент запишется значение «10».`
`[Имя параметра]`	В параметр немоделируемого элемента, указанного в столбце, записывается значение параметра, имя которого указано в прямоугольных скобках В том случае, если у родительских элементов значение параметра различное, создаётся несколько отдельных немоделируемых элементов по количеству уникальных значений.	—
`+` `-` `*` `/`	Математические операторы для вычислений	· 21.1+3 (результат вычисления = 5.2) · [Площадь] 2.8 Значение параметра Площадь родительского элемента умножается на 2.8 (вычисление происходит по каждому родительскому элементу). Полученные значения суммируются и записываются в параметр немоделируемого элемента, указанный в шапке таблицы.
`if(условие, операция1, операция2)`	Логический оператор if В зависимости от определённых свойств родительского элемента выполняется та или иная операция. При записи условий могут использоваться операторы сравнения =, >, <, >=, <=. Можно производить сравнение текстовых и числовых значений. Текстовое значение записывается внутри апострофов. При записи условий могут использоваться операторы сравнения and, or, !	· if([Длина]>5, [Длина], 5) Если у родительского элемента значение параметра Длина >5, то в параметр немоделируемого элемента, указанный в шапке таблицы записывается значение параметра Длина, иначе записывается значение 5. · If([MEP_Огнестойкость]='EI30', ([Площадь] * 0.6 * 1.3), (If([MEP_Огнестойкость]='EI60', ([Площадь] * 0.8 * 1.3), (If([MEP_Огнестойкость]='EI90', ([Площадь] * 1.2 * 1.3), (If([MEP_Огнестойкость]='EI120', ([Площадь] * 1.8 * 1.3), 0))))))) В зависимости от значения текстового параметра MEP_Огнестойкость родительского элемента, используется определённая формула для вычисления значения. "Площадь" - параметр родительского элемента. Вычисленное значение записывается в параметр немоделируемого элемента, указанный в шапке таблицы.
`HasParameter([Имя параметра])`	Используется в условиях if для проверки наличия у родительского элемента указанного параметра.	if(HasParameter([Диаметр]), if([Диаметр]<316,([Длина] * 0.65/1000), If([Диаметр]>316 and[Диаметр]<501, ([Длина] * 1.22/1000), if([Диаметр]>501 and [Диаметр]<901 , ([Длина] * 2.25/1000), if([Диаметр]>901 and[Диаметр]<1601, ([Длина] * 2.2/1000), 0)))), if(((2([Высота] + [Ширина]))<1001) , ([Длина] 0.65/1000), if(((2([Высота] + [Ширина]))>1001 and (2([Высота] + [Ширина]))<1801) , ([Длина] * 1.22/1000), if(((2([Высота] + [Ширина]))>1801 and (2([Высота] + [Ширина]))<3601) , ([Длина] * 2.25/1000), if(((2([Высота] + [Ширина]))>3601 and (2([Высота] + [Ширина]))<7201) , ([Длина] * 2.2/1000), 0))))) Если у родительского элемента (воздуховода) есть диаметр, то далее выполняется блок условий для круглых воздуховодов. Иначе выполняется блок условий для прямоугольных воздуховодов. Диаметр, Высота, Ширина - параметры родительского элемента. Вычисленное значение записывается в параметр немоделируемого элемента, указанный в шапке таблицы
`NotSumm(число)` `NotSumm(формула)`	Функция используется только для числовых параметров, когда суммировать вычисленные значения не надо.	· NotSumm(1) Для строки обнаружено 10 родительских элементов. В итоговый немоделируемый элемент запишется значение 1. · NotSumm([MEP_Порядок]+1) Формула в скобках вычисляется для каждого родительского элемента, но суммирования значений не происходит. Количество немоделируемых элементов создаётся по количеству уникальных значений, получившихся в результате вычисления формулы.
`Round(формула)` `RoundUp(формула)` `RoundDown(формула)`	Функция производит округление значения до целого числа. Соответственно, к ближайшему целому, к ближайшему большему или ближайшему меньшему. Округление производится в рамках каждого отдельного родительского элемента.	· RoundUp(0.12) Для строки обнаружено 10 родительских элементов. Для каждого родительского элемента произошло округление числа до целого. В итоговый немоделируемый элемент запишется значение 10. · NotSumm(RoundUp(0.12)) Для строки обнаружено 10 родительских элементов. Для каждого родительского элемента произошло округление числа до целого. В итоговый немоделируемый элемент запишется значение 1., т.к. суммирование не осуществляется.
`RoundAll(формула)` `RoundUpAll(формула)` `RoundDownAll(формула)`	Функция производит округление значения до целого числа. Соответственно, к ближайшему целому, к ближайшему большему или ближайшему меньшему. Округление производится в рамках каждого создаваемого немоделируемого элемента.	`· RoundUpAll(0.12) Для строки обнаружено 10 родительских элементов. Для каждого родительского элемента вычислилось значение 0.12. 0.12 * 10 = 1.2 Значение 1.2 округляется до ближайшего большего целого. В итоговый немоделируемый элемент запишется значение 2.`
`AddPref([Имя параметра], 'текст')`	К значению параметра, указанного до запятой, добавится префикс - текст после запятой. Если параметр [Имя параметра] будет пустым, то не запишется ничего.	`AddPref([Комментарии], 'Комментарий: ') У родительского элемента в модели значение параметра Комментарии = "текст" Итоговое значение, которое запишется в параметр немоделируемого элемента, указанный в шапке таблицы: "Комментарий: текст"`
`AddSuff([Имя параметра], 'текст')`	К значению параметра, указанного до запятой, добавится суффикс - текст после запятой. Если параметр [Имя параметра] будет пустым, то в немоделируемый элемент не запишется ничего.	· AddPref([Комментарии], ' - комментарий') У родительского элемента в модели значение параметра Комментарии = "текст" Итоговое значение, которое запишется в параметр немоделируемого элемента, указанный в шапке таблицы: "текст - комментарий" · AddSuff(AddPref([Комментарии], 'Комментарий: '), ' - комментарий') У родительского элемента в модели значение параметра Комментарии = "текст" Итоговое значение, которое запишется в параметр немоделируемого элемента, указанный в шапке таблицы: "Комментарий: текст - комментарий"
`''текст' + [Имя параметра]` `[Имя параметра] + 'текст'`	Для текстовых значений работает конкатенация значений, через оператор + В прямоугольных скобках указано имя параметра родительского элемента. В первом случае необходимо поставить дополнительный апостроф, потому что первый апостроф "съедается" экселем.	''Комментарий: ' + [Комментарии] У родительского элемента в модели значение параметра Комментарии = "текст" Итоговое значение, которое запишется в параметр немоделируемого элемента, указанный в шапке таблицы: "Комментарий: текст". Отличие от функции AddPref состоит в том, что если бы параметр Комментарии у родительского элемента был пустой, то функция AddPref не записала бы ничего, а конкатенация запишет значение "Комментарий: "

ЗАПУСК ПЛАГИНА И НАСТРОЙКА

Нажмите на вкладку PikTools - панель ИОС Общее – кнопка Немоделируемые элементы.

Первичная настройка:

Нажмите кнопку «Настройки».
Укажите имя семейства немоделируемого элемента.
Укажите путь к конфигурационной таблице.
Сохраните настройки.

Опция «Обновить редактируемые элементы»:

При запуске доступна опция «Обновить редактируемые немоделируемые элементы». Ее использование зависит от ваших задач:

Если флажок установлен: Удаляются и пересоздаются все немоделируемые элементы (и «Редактируемые», и «Нередактируемые»).
Если флажок снят: Удаляются и пересоздаются только элементы с типоразмером «Нередактируемый». Элементы «Редактируемый» сохраняются (позволяя не терять введенные вручную данные).

Совет: После первичной ручной настройки редактируемых элементов снимайте галочку, чтобы сохранить их значения.

Для запуска инструмента нажмите кнопку «Начать работу».
После окончания работы инструмента в модели будут созданы немоделируемые элементы.

Совет: Для быстрой проверки немоделируемых элементов создайте в модели вспомогательную спецификацию с фильтром по названию семейства и выводом необходимых параметров, которые должны отображаться в общей спецификации.

ВОЗМОЖНЫЕ ОШИБКИ

Ошибка	Решение
Обновите семейство немоделируемых элементов	В модели должно присутствовать семейство немоделируемых элементов с типоразмерами "Редактируемый" и "Нередактируемый".
Виртуальные элементы для спецификации заняты пользователем [логин]. Освободите рабочие наборы и запустите инструмент повторно	Необходимо попросить указанного пользователя синхронизироваться. Иначе плагин не может удалить и перезаписать существующие немоделируемые элементы.
В таблице <Название таблицы> отсутствуют необходимые листы. Обратитесь в BIM-отдел.	В указанной конфигурационной таблице отсутствуют требуемые листы. В таблице должен присутствовать только один лист, названный так же, как файл таблицы.
В файле excel отсутствуют обязательные столбцы.	В конфигурационной таблице отсутствуют требуемые столбцы.
В файле excel неправильный порядок расположения столбцов.	В конфигурационной таблице неправильный порядок расположения столбцов.

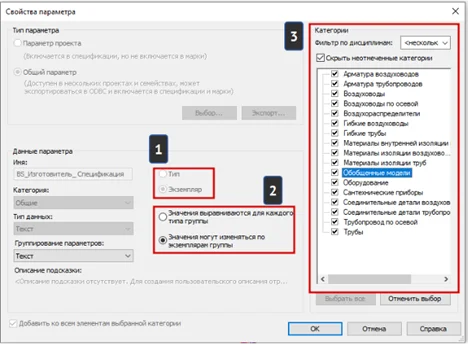

Параметр [имя параметра] отсутствует у семейства немоделируемых элементов.	Вариант 1. Необходимо добавить указанный общий параметр проекта к категории "Обобщенные модели". Параметр необходимо добавить как параметр экземпляра. Вариант 2. Необходимо добавить указанный параметр внутрь семейства немоделируемых элементов как параметр экземпляра.
Параметр [имя параметра] не является параметром по экземпляру для семейства немоделируемых элементов.	Вариант 1. Необходимо удалить указанный параметр из модели и добавить его заново к требуемым категориям, включая категорию "Обобщенные модели". Параметр необходимо добавить как параметр экземпляра. Вариант 2. Необходимо добавить указанный параметр внутрь семейства немоделируемых элементов как параметр экземпляра.
Параметр [имя параметра] является нередактируемым в семействе немоделируемого элемента.	В семействе имеется заблокированный формулой параметр.
Отсутствует ориентир для размещения немоделируемых элементов	В модели не размещены оси. Необходимо их добавить.
Ошибки, связанные с распознаванием формул в конфигурационной таблице с указанием номера строки из таблицы.	Необходимо проверить синтаксис записи правил в указанной строке.
