МЕНЕДЖЕР ВИДОВ
Менеджер видов переименование, копирование видов, легенд, спецификаций, а также копирование из других проектов чертежных видов, легенд, спецификаций, шаблонов
О ПЛАГИНЕ
Позволяет переименовывать виды (включая чертежные виды), легенды, спецификации, копировать их внутри проекта, а также копировать из других проектов шаблоны видов, чертежные виды, легенды и спецификации.
В рамках переименования доступны следующие варианты:
  • найти и заменить символы
  • добавить нумерацию (в начале/конце)
  • задать новое имя по шаблону
  • добавить префикс/суффикс.
Помимо этого можно изменять параметры, которые используются для группировки видов в диспетчере проекта.
ЗАПУСК ПЛАГИНА
  • Кнопка запуска инструмента расположена на панели “Общее” вкладки PikTools.
  • Запуск плагина осуществляется с любого вида, заранее можно выбрать виды через диспетчер проекта.
ОПИСАНИЕ
Вкладка "Переименовать/Копировать"
Данная вкладка предназначена для переименования выбранных видов, а также для создания их копий с новым именем и с новыми значениями параметров, участвующих в группировке видов.
1. Если заранее не были выбраны виды, то в выпадающем списке "С чем работаем?" можно выбрать "Виды", "Легенды", "Чертежные виды" и "Спецификации". Тогда в списке слева отобразятся соответствующие элементы. По умолчанию выбраны "Виды".
2. Для того, чтобы найти нужный элемент по имени предусмотрена поисковая строка.
3. Для того, чтобы откинуть ненужные элементы в списке можно воспользоваться фильтрами. В фильтрах указаны параметры, которые участвуют в организации браузера (вкладка "Виды" и "Спецификации"), раскрывая списки отображаются те значения параметров, которые заданы у видов, отображаемых в списке слева. Если параметр не заполнен, то в выпадающем списке отображается "???"
4. В верхней части окна есть тумблер "Копировать", если активировать данный режим, то будет происходить копирование выбранных элементов. Если заданы какие-то настройки для имени, то они будут применяться к копиям видов. Если режим "Копировать" выключен, то настройки имени будут применяться к выбранным видам/легендам/спецификациям. Включая переключатель "Копировать" становится доступным установка флажка "Копировать с детализацией", а также управление количеством копий.
Копирование видов происходит с копированием значений параметров и шаблоном.
5. Рядом с переключателем "Копировать" расположен переключатель "Только выбранные", если его активировать, то в списке слева останутся только выбранные виды.
Если заранее выбрать элементы( виды/легенды/спецификации), то он будет активирован.
6. Окно поделено на две части, левая часть представляет собой список элементов с такой же группировкой как и в диспетчере проекта. Выбранные виды отображаются в списке справа. При задании настроек имени в нижней части окна в поле "Новое имя" отображается имя вида с примененными настройками.
Примечание: в настоящий момент в список не попадают ключевые спецификации
В нижней части окна расположены настройки имени:

Найти в имени/Заменить на - замена символов в имени вида, которые указаны в поле "Найти в имени" на те, которые указаны в поле "Заменить на". Если в поле "Заменить на" не указано никаких символов, то символы, введенные в поле "Найти в имени" будут удалены.
Добавить нумерацию с - добавление нумерации в имя видов, начиная с заданного номера в начале или в конце в зависимости от включения/выключения флажка "в начале".
Задать новое имя - задание нового имени.
Добавить префикс - добавление префикса в имя.
Добавить суффикс - добавление суффикса в имя.
Задать новые значения параметров - те параметры, которые участвуют в группировке видов и которые могут быть изменены, будут подсвечены в ячейках. При введении значений в ячейки они будут изменены у видов только в том случае, если эти параметры не управляются шаблоном вида.

Примечание:
а) если включен режим "Копировать", то все настройки применяются к копиям видов, если же выключен, то к текущим выбранным видам.
б) порядок использований значений полей при формировании нового имени: Нумерация (если стоит флажок "в начале")—Префикс—Имя вида—Суффикс—Нумерация (если отключен флажок "в начале")
Вкладка "Копировать из других проектов"
Данная вкладка предназначена для копирования спецификаций, шаблонов видов, легенд, чертежных видов из других открытых проектов.
1. В поле "Скопировать из" отображаются все открытые проекты в рамках текущего сеанса Revit, а также связанные файлы, загруженные в текущий. В поле "Что копировать" представлено 4 категории (Спецификации, Шаблоны видов, Легенды, Чертежные виды). Если элементов какой-то из категории нет в другом проекте, то она не будет отображаться. При переключении категории список выбранных элементов слетает - в связи с чем необходимо работать с каждой категорией отдельно.

2. Для выбора нескольких элементов, расположенных друг за другом в списке, зажмите Shift и далее выберите первый и последний элементы. Для последующего выбора отдельных элементов выберите нужные строки.

3. Для поиска нужных элементов по имени воспользуйтесь поисковой строкой.
ВОЗМОЖНЫЕ ОШИБКИ
И СООБЩЕНИЯ К НИМ

Ошибка Решение

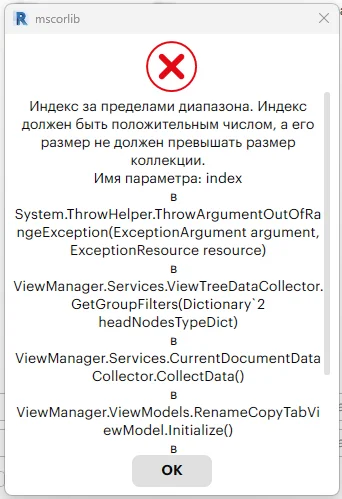

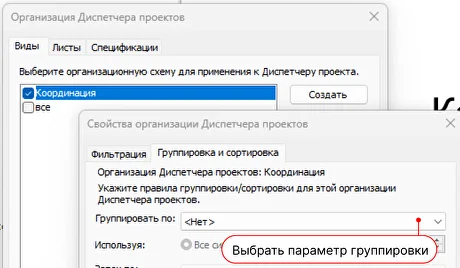

Ошибка Добавить параметр группировки в организации диспетчера проекта для видов Решение
