АВТООФОРМЛЕНИЕ
ВИТРАЖЕЙ
Автооформление витражей — это инструмент для автоматического создания видов витражей и их оформления
О ПЛАГИНЕ
Инструмент "Автооформление витражей":
  • собирает список витражей, размещенных в модели (категории стены, окна и двери), автоматически создает подрезанные виды по ним.
  • размещает на видах границу проема, вертикальные оси импоста, размерные цепочки и отметкиИнструмент "Автооформление витражей" собирает список витражей, размещенных в модели (категории стены, окна и двери), автоматически создает подрезанные виды по ним.
  • размещает на видах границу проема, вертикальные оси импоста, размерные цепочки и отметки
ПОДГОТОВКА К ИСПОЛЬЗОВАНИЮ
Для корректной работы плагина необходимо:
  • разместить в модели витражи
  • промаркировать витражи
  • при необходимости задать предел огнестойкости витражам

Обратите внимание!
Для каждого типоразмера витража должна быть назначена уникальная марка. Например, не допускается для двух типоразмеров окна использовать одну марку. Исключение только для витражей, выполненных категорией стены и состоящих из нескольких элементов (например витраж-стена и сверху еще один витраж-стена с вентрешеткой), у них марка заполняется для каждой стены и имеет одно значение. Также допускается одна марка для угловых витражей, выполненных категорией стены.

ЗАПУСК ПЛАГИНА
Кнопка запуска плагина находится на вкладке PikTools
ИНТЕРФЕЙС
ВКЛАДКА "ФИЛЬТРАЦИЯ"
1. Чек-боксы выбора категорий обрабатываемых элементов: Стены/Окна/Двери
2. Выбор параметров для фильтрации категории. По умолчанию фильтрация настроена по параметру Группа модели/Модель (в зависимости от версии Revit).
3. Настройка правила: содержит/не содержит
4. Поле значения фильтрации. Можно добавлять несколько вариантов через "|". Значения можно вводить без учета регистра.
5. Кнопка "Обновить". Для обновления списка витражей в модели
ВКЛАДКА "СОЗДАНИЕ ВИДОВ"
6. Чек-бокс выбора витражей. При установке/снятии галочки в чек-боксе, в модели выделяются все экземпляры соответствующих витражей в модели
7. Категория витража: Стена/Окно/Дверь
8. Марка витража. Параметр задается на вкладке "Настройки". По умолчанию задан системный параметр "Марка".
9. Огнестойкость витража. Параметр общий для всех категорий и задается на вкладке "Настройки". По умолчанию задан параметр ADSK_Предел огнестойкости.
10. Имя семейства и имя типоразмера витража. (количество витражей в модели)
11. Фильтр: позволяет отфильтровать значения в столбце
12. Количество выбранных групп витражей
13. Кнопка "Создать вид." Для создания оформленных видов.
ВКЛАДКА "НАСТРОЙКИ"
14. Имя типоразмера разреза. По умолчанию устанавливается "Вспомогательный", если в модели нет типоразмера, устанавливается первый найденный
15. Группа вида разреза: положение разреза в диспетчере проекта. По умолчанию не задан. Может быть настроен в шаблоне вида
16. Подгруппа вида: положение разреза в диспетчере проекта внутри группы. По умолчанию не задан. Может быть настроен в шаблоне вида
17. Шаблон вида. По умолчанию установлен шаблон "<нет>"
18. Тип линии границы проема. По умолчанию "ADSK_Штриховаяш3 п1.5Черная_1", если в модели нет типоразмера, устанавливается первый найденный
19. Чек-бокс для создания вертикальных осей импоста. По умолчанию включен
20. Тип линии вертикальных осей импоста. По умолчанию "<Осевая линия>", если в модели нет типоразмера, устанавливается первый найденный
21. Параметр марки виража категории "Стены". По умолчанию "Марка"
22. Параметр марки виража категории "Окна". По умолчанию "Марка"
23. Параметр марки виража категории "Двери". По умолчанию "Марка"
24. Параметр огнестойкости виража. Общий для всех категорий. По умолчанию "ADSK_Предел огнестойкости"
25. Стиль: выбор стиля линейных размеров для оформления витражей. По умолчанию задан "ADSK_Основной_2 мм", если в модели нет типоразмера, устанавливается первый найденный
26. Отступ: расстояние от края проема до линии размерной цепочки/между размерными цепочками. По умолчанию 200 (для масштаба 1:50)
27. Расположение: выбор стороны размещения вертикальных цепочек размеров. По умолчанию справа
28. Стрелка вверх: основной типоразмер отметок. По умолчанию "ADSK_СтрелкаПроектнаяВверх", если в модели нет типоразмера, устанавливается первый найденный
29. Стрелка вниз: типоразмер отметки низа проема. По умолчанию "ADSK_СтрелкаПроектнаяВниз", если в модели нет типоразмера, устанавливается первый найденный
30. Стрелка вверх нулевая: типоразмер отметки низа двери если она = 0. По умолчанию "ADSK_СтрелкаПроектнаяВверхНулеваяур.ч.п.", если в модели нет типоразмера, устанавливается первый найденный
31. Отступ: расстояние от края проема или от размерных цепочек. По умолчанию 200 (для масштаба 1:50)
32. Расположение: выбор стороны размещения высотных отметок. По умолчанию слева.
33. Кнопка "Установить значения по умолчанию". Сбрасывает значения в настройках до заданных по умолчанию
34. Кнопка "Сохранить". После заполнения данных вкладки "Настройки", их необходимо сохранить!
ОПИСАНИЕ ФУНКЦИЙ ИНСТРУМЕНТА
ВКЛАДКА "НАСТРОЙКИ"
  • Перейдите на вкладку "Настройки". Задайте параметры марки для категорий стены/окна/двери, а так же параметр огнестойкости, а также настройте прочие настройки. По умолчанию заданы базовые значения.
  • Нажмите кнопку "Сохранить". При повторном запуске инструмента настройки останутся пользовательскими. Для того, что бы вернуть значения по умолчанию, нажмите кнопку "Установить значения по умолчанию" (п. 33)
ВКЛАДКА "ФИЛЬТРАЦИЯ"
  • Перейдите на вкладку "Фильтрация".
  • Выберите в чек-боксах категории витражей, для которых необходимо создать виды. По умолчанию заданы параметры фильтрации: "Группа модели"/"Модель" (в зависимости от версии Revit).
  • Для выбранной категории задайте правило содержит/не содержит и заполните поле со значением. Можно добавить несколько вариантов, используя знак "|". Например: ОКВ|ОКН (регистр можно не учитывать)
  • Нажмите кнопку "Обновить"
ВКЛАДКА "СОЗДАНИЕ ВИДОВ"
Инструмент создает список всех витражей в модели выбранных категорий и группирует их по марке, огнестойкости (параметр задан в настройках), семейству и его типоразмеру.

Необходимо проверить, что значение марки в списке уникальны и не повторяются. Если это не так, проверьте корректность марки и огнестойкости для витражей. Например, у одного витража в параметре огнестойкости заполнено "-", в другом пусто. Или для разных типоразмеров витража заполнено одно значение марки.

  • При необходимости, настройте сортировку и фильтр по столбцам
  • Выберите в чек-боксах витражи, для которых необходимо создать вид
  • Нажмите кнопку "Создать вид"

Для выбранных в чек-боксе витражей инструмент создает вид на основе разреза. Он строится снаружи. Для витражей-стен сторона установки определяется по ее положению. Для окон и дверей по оси у внутри семейства.
Имя разреза - значение марки витража (параметр задается в настройках)
При выделении стены двойная стрелочка изменения ориентации стены находится снаружи

Внутри семейства наружная часть окна размещена снаружи

При повторном создании вида, инструмент удаляет предыдущий вид и создает новый. Удаляемый разрез не должен быть активным видом в Revit
Оформление вида витража категории "Стены"

Инструмент создает:
  • линию границы проема по габариту витража;
  • оси вертикальных импостов (если включена галочка в настройках инструмента);
  • вертикальные и горизонтальные цепочки размеров. Первая цепочка - расстояние между крайними (по краю) и внутренними (по центру) импостами. Вторая цепочка - по крайним импостам и монтажному зазору. Третья цепочка - по проему;
  • Отметки:
  • по верху проема. Типоразмер из настроек п. 28;
  • по низу проема. Типоразмер из настроек п. 29;
  • по уровню чистого пола. Если витраж с дверью (параметр панели Группа модели содержит "Дверь"), то отметка будет установлена по низу этой панели. Для прочих витражей отметка будет установлена по низу нижнего горизонтального импоста. Инструмент проверяет значение отметки. Для 0 значения поставит типоразмер из настроек п. 30, для прочих - типоразмер из настроек п. 28
  • по оси козырька. Должно выполняться 2 условия: имя семейства панели содержит "Козырек" или "козырек", у осевой плоскости задана связь и имя "Ось козырька". Типоразмер из настроек п. 28
Для корректной работы инструмента, витражи в модели должны быть расположены под прямым углом
Оформление вида витража категорий "Окна" и "Двери"
Инструмент создает:

  • линию границы проема по габариту витража;

  • вертикальные и горизонтальные цепочки размеров. Первая цепочка - расстояние от проема до геометрии элемента. Вторая цепочка - по проему. Отступ для вертикальных цепочек - значение в п. 26 настроек, для горизонтальных размеров: значение (в п. 26) х 2. Для окон с подоконниками нижнюю границу габарита определяет по наличию в семействе опорной плоскости с именем "Зазор_снизу";

  • Отметки:
- по верху проема. Типоразмер из настроек п. 28;
- по низу проема. Типоразмер из настроек п. 29;
- по уровню чистого пола для семейства дверей по низу геометрии семейства. Инструмент проверяет значение отметки. Для 0 значения поставит типоразмер из настроек п. 30, для прочих - типоразмер из настроек п. 28
- по оси козырька для семейства дверей. Должно выполняться 2 условия: имя вложенного семейства содержит "Козырек" или "козырек", у осевой плоскости внутри него задана связь и имя "Ось козырька"

Г- и Т-образные окна
Для Т- и Г-образных окон разработана адресная расстановка размеров.
Для корректной работы плагина необходимо выполнить следующие условия в семействе:
  • Для оконной створки нижнюю границу габарита определяет по наличию в семействе опорной плоскости с именем "Зазор_снизу";
  • Для дверной створки нижнюю границу габарита определяет по наличию в семействе опорной плоскости с именем "Зазор_снизу_2".
Инструмент не работает с угловыми семействами окон
ВОЗМОЖНЫЕ ОШИБКИ
Ошибка Решение

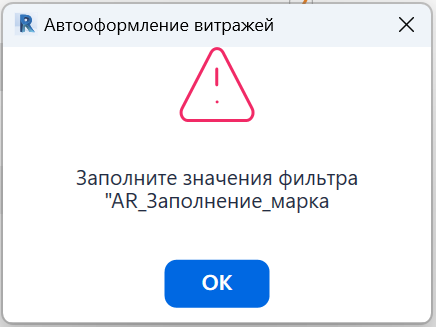

На вкладке "Фильтрация" в чек-боксе выбрана категория окна и/или двери, но не заполнено поле фильтрации по параметру марки. Необходимо заполнить поле допустимых или не допустимых значений марки и повторить обновление списка витражей
В модели отсутствуют витражи по выбранным фильтрам. Необходимо проверить выбранные в чек-боксе категории и значения марки

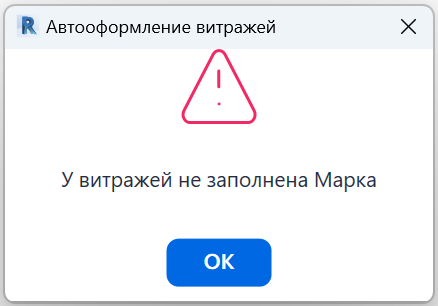

У витражей категории стены не заполнен параметр марки. Необходимо заполнить значение и повторно обновить список витражей
Уведомление: Не удалось создать разрез для витража 'Марка' Произошла ошибка про создании разреза. Ошибка появляется, если в списке групп витражей есть группы с одинаковой маркой. Выделите витражи, откорректируйте марку, обновите список и повторно создайте виды. Также ошибка может появляться, если инструменту не удалось корректно обработать геометрию витража. Например, если семейство окна/двери установлено в 2 стены (по низу замоделирован цоколь). На сегодняшний день, инструмент не отрабатывает такую ситуацию. Планируем доработать, пока рекомендуем временно перенести/удалить стену цоколя и создать вид. Если ошибка возникает по другой причине, необходимо написать заявку в BIM-поддержку

Таблица ошибок и решений
