ГРАНИЦЫ ЗОН СПП В ГНС
ГРАНИЦЫ ЗОН СПП в ГНС — это инструмент для создания границ зон на плане зонирования по контуру помещения, размещенного за пределами здания
ИНФОРМАЦИЯ О ПЛАГИНЕ
Инструмент "Границы зон СПП в ГНС" анализирует внутренний контур помещения, размещенного за пределами здания и по его границам размещает на плане зонирования границы зон.
Совместим с версиями Revit 2019-2025
Совместим с версиями Revit 2019-2025
НАЧАЛО РАБОТЫ
Подготовка к использованию
Создать план зонирования
Нажать нет
На плане зонирования разместить границы помещения прямоугольником, таким образом, чтобы здание было целиком внутри

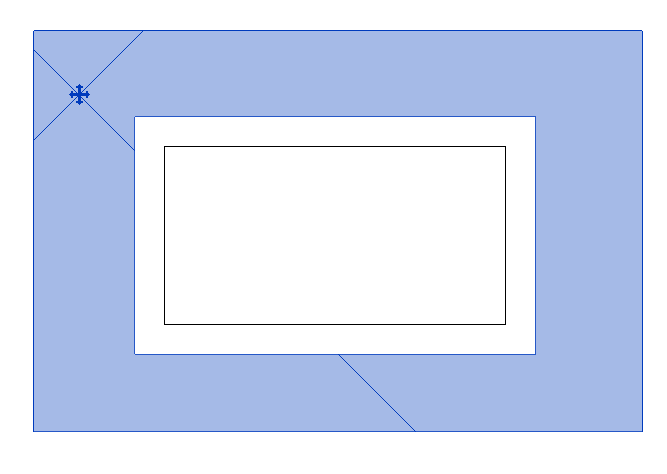

Разместить помещение так, чтобы оно было вокруг здания.
Проверить корректность контура помещения по наружным стенам. Если границы некорректны, поправить моделирование. При необходимости, добавить границы помещения. Для отдельно стоящих колонн выключите границы помещения.
Выделить помещение
Проверить корректность контура помещения по наружным стенам. Если границы некорректны, поправить моделирование. При необходимости, добавить границы помещения. Для отдельно стоящих колонн выключите границы помещения.
Выделить помещение
ЗАПУСК ПЛАГИНА
Кнопка запуска находится на вкладке PikTools
Перед запуском плагина, созданное помещение должно быть выделено в модели
Запуск производится с вида "План зонирования"
Запуск производится с вида "План зонирования"
По внутреннему контуру выделенного помещения инструмент создает замкнутый контур границ зон. У границ задано переопределение отображения на виде - цвет линий - красный
Разместите зону внутри контура
При необходимости, откорректируйте полученные границы.
ВОЗМОЖНЫЕ ОШИБКИ
| Ошибка | Решение |
|---|---|

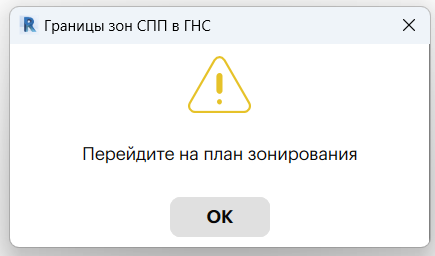

 | Инструмент запускается с активного вида - план зонирования. Перейдите на него и перезапустите инструмент. |

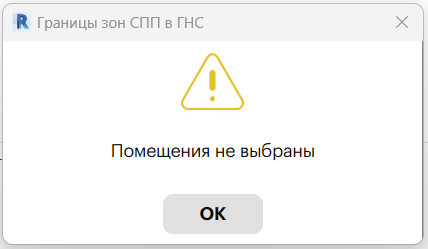

 | Перед запуском инструмента, выделите помещение, предварительно размещенное по инструкции |
| Уведомление в отчете "У помещений отсутствует внутренний контур" |
Помещение должно быть размещено за пределами контура наружных стен здания
 |
