РАСКЛАДКА ПАНЕЛЕЙ ВИТРАЖА

Раскладка панелей витража — это инструмент для автоматического создания разрезки панелей витража со смещением на 1/2 плитки
О ПЛАГИНЕ
  • Инструмент "Раскладка панелей витража" удаляет в шахматном порядке сегменты горизонтальных линий схемы разрезки витража
ПОДГОТОВКА К ИСПОЛЬЗОВАНИЮ
Разместить в модели витражи:
  • выбрать типоразмер витражной стены из ФМ с заданным по вертикали интервалом разрезки
  • задать в типоразмере интервал для горизонтальной сетки витража равной 1/2 высоты плитки (с учетом швов)
Обратите внимание!
Для корректной работы инструмента необходимо, чтобы у витража была только регулярная схема разрезки. Все дополнительные панели размещаются после работы инструмента.


ЗАПУСК ПЛАГИНА
Кнопка запуска плагина находится на вкладке PikTools
ИНТЕРФЕЙС
ВКЛАДКА "ФИЛЬТРАЦИЯ"
1. Начать с целой плитки - инструмент начнет удаление с нечетных сегментов горизонтальной сетки разрезки

2. Начать с 1/2 плитки - инструмент начнет удаление с четных сегментов горизонтальной сетки разрезки
ОПИСАНИЕ ФУНКЦИЙ ИНСТРУМЕНТА
  • Запустите инструмент
  • Выделите витраж для работы
  • Выберите способ начала удаления: "Начать с целой плитки"/"Начать с 1/2 плитки". Начальная точка удаления - начальная точка построения стены, горизонтальные линии будут обрабатываться снизу-вверх.

Исходная стена

Выбрано "Начать с целой плитки"

Выбрано "Начать с 1/2 плитки"

  • после удаления появится окно с числом удаленных сегментов
ВОЗМОЖНЫЕ ОШИБКИ
Ошибка Решение

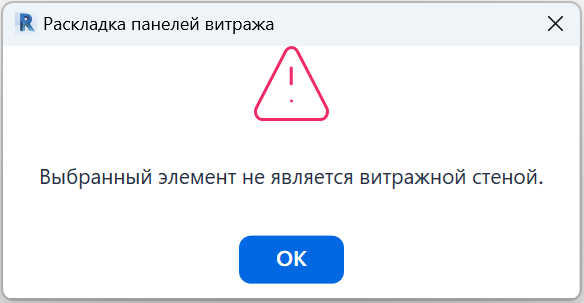

"Выбранный элемент не является витражной стеной". Необходимо перезапустить инструмент и выбрать витражную стену

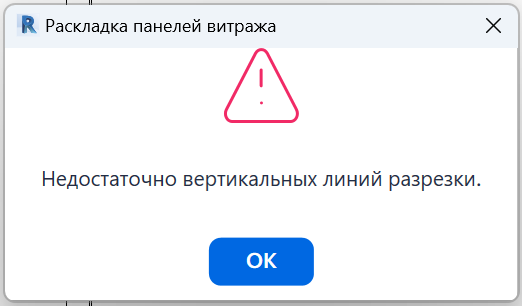

"Недостаточно вертикальных линий разрезки". Для работы инструмента у выбранной стены должна быть хотя бы 1 вертикальная линия разрезки
"Недостаточно горизонтальных линий разрезки". Для работы инструмента у выбранной стены должна быть хотя бы 1 горизонтальная линия разрезки

Таблица ошибок и решений
