КОЛОРИСТИКА

Содержание

Назначение материалов фасадной плитке

по заданному процентному соотношению

Неограниченное количество цветов: создавай свои уникальные материалы с нужными цветами
Цветовые комбинации: создавай цветовые комбинации для разных участков фасада

О ПЛАГИНЕ

Инструмент позволяет

создавать цветовые комбинации для фасадной плитки/кирпича
задавать процентное соотношение по каждому из цветов,
назначать материалы для выбранных фасадных плиток/кирпича.

ЗАПУСК ПЛАГИНА

Кнопка запуска плагина находится на вкладке PikTools

ИНТЕРФЕЙС

Наименование новой комбинации цветов

1.Поле ввода имени новой цветовой комбинации
2.Кнопка "Сохранить"

Окно инструмента

3.Поле поиска материала по имени. Доступен поиск по части имени
4.Кнопка "Поиск"
5.Список всех материалов модели
6.Кнопка "Добавить материал в комбинацию". Используется для добавления материала в схему
7.Список всех схем, сохраненных в модели
8.Кнопка "Создать". Используется для создания новой цветовой схемы
9.Поле ввода процента по каждому материалу цветовой схемы
Процент материала не может быть равен нулю и сумма процентов не может быть отличной от 100! Пока условия не выполнены, кнопка сохранения изменений не активна!
10.Кнопка "Удалить материал из комбинации". Используется для удаления материала из цветовой схемы
11.Кнопка "Сохранить". Для сохранения изменений в схеме. Становится активна после внесений изменений в настройки текущей цветовой схемы
12.Кнопка "Настройки"
13.Кнопка "Выбрать панели витража". Используется для выбора панелей. Доступен выбор как отдельных панелей, так и витражей
14.Кнопка "Изменить". Используется для изменения имени цветовой схемы
15.Кнопка "Удалить". Используется для удаления цветовой схемы

Цветовые комбинации сохранятся для текущей модели при повторном запуске инструмента. В новой модели комбинации необходимо будет настраивать повторно.

Окно "Настройки"

16.Имя цветовой комбинации. Обязательный к заполнению. Выбор параметра панели, в который будет записано имя примененной цветовой схемы. В список подгружаются параметры экземпляра категории Панель витража с типом данных текст
17.Параметр материала. Обязательный к заполнению. Параметр материала панели витража. Должен быть параметром экземпляра
18.Выбор параметра для фильтрации панелей. В список подгружаются параметры с типом данных текст
19.Правило применения фильтрации: содержит/не содержит/равно/не равно
20.Значение выбранного параметра фильтрации
21.Кнопка "Сохранить". Для сохранения настроек

ОПИСАНИЕ ФУНКЦИЙ ИНСТРУМЕНТА

При первом запуске инструмент откроет окно, в котором нужно задать наименование новой комбинации цветов.
Задайте необходимые параметры и значения в настройках (см. п. 12)
В левом списке найдите подходящие материалы и с помощью кнопки "Добавить материал в комбинацию". (см. п.6) добавьте их в схему
Назначьте процентное соотношение выбранных материалах (см. п. 9)
Сохраните схему (см. п. 11)
Нажмите кнопку "Выбрать панели витража" и выделите панели или витражи в модели
Нажмите Готово.

Инструмент заменит материал выбранным панелям в случайном порядке, соблюдая процентное соотношение материалов.
В параметр панели, заданный в настройках, запишет имя использовнной цветовой схемы

ВОЗМОЖНЫЕ ОШИБКИ

Ошибки

Ошибки и решения

Ошибка	Решение

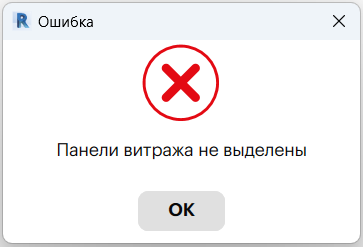

	Появляется, если: панели витража при выборе не были выделены или у выделенных панелей витража значение параметра, не соответствует значению, заданному в настройках

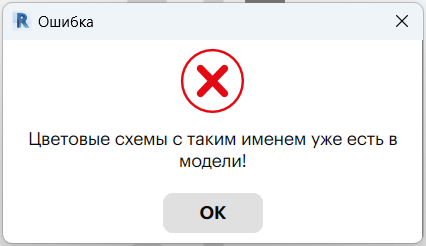

	При создании или изменении имени цветовой комбинации указано уже существующее имя

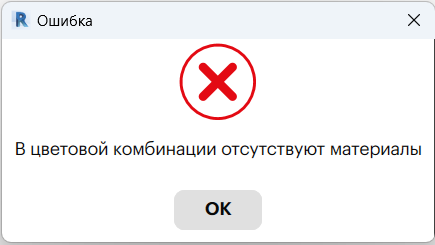

	Необходимо добавить материалы в комбинацию и сохранить изменения
